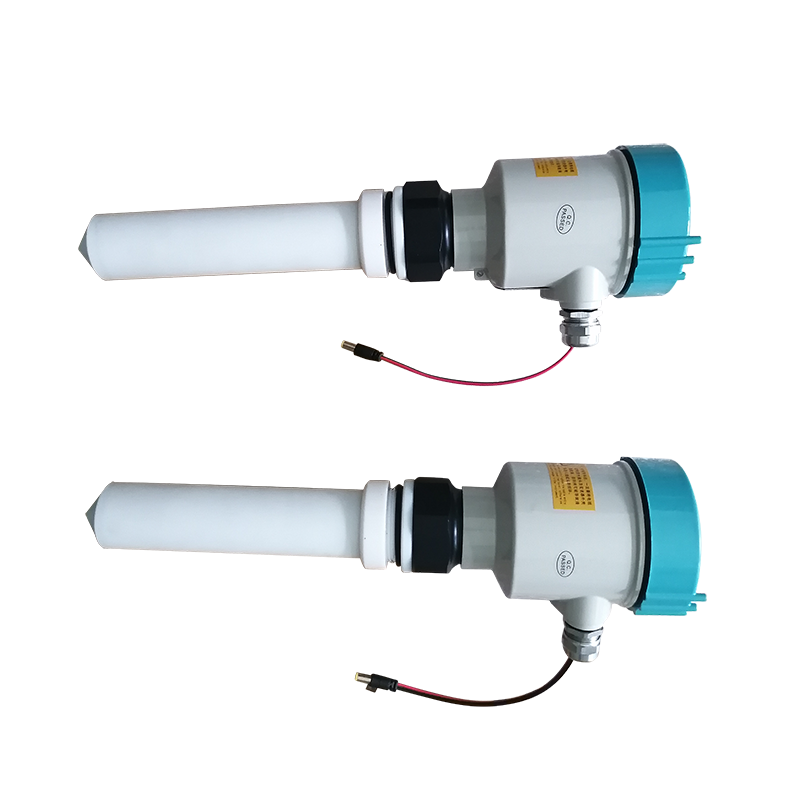

四氟棒型防腐式高频雷达液位计

  • 四氟棒型防腐式高频雷达液位计

四氟棒型防腐式高频雷达液位计
  • 产品简介
    1. 高频雷达物位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同天线接收。

发布时间:2021-04-15 15:20:38
山东艾普信自动化仪表有限公司
电话:13863706553
地址:山东省济宁市任城区中南高科运河新城慧谷1期
详情介绍

发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高,发射脉冲与接受脉冲的时间间隔很小(纳秒量级)很难确认。26G高频雷达物位计采用一种特殊的相关解决技术,可以准确识别发射脉冲与接收脉冲的时间间隔,从而进一步计算出天线到被测介质表面的距离。

产品特点:

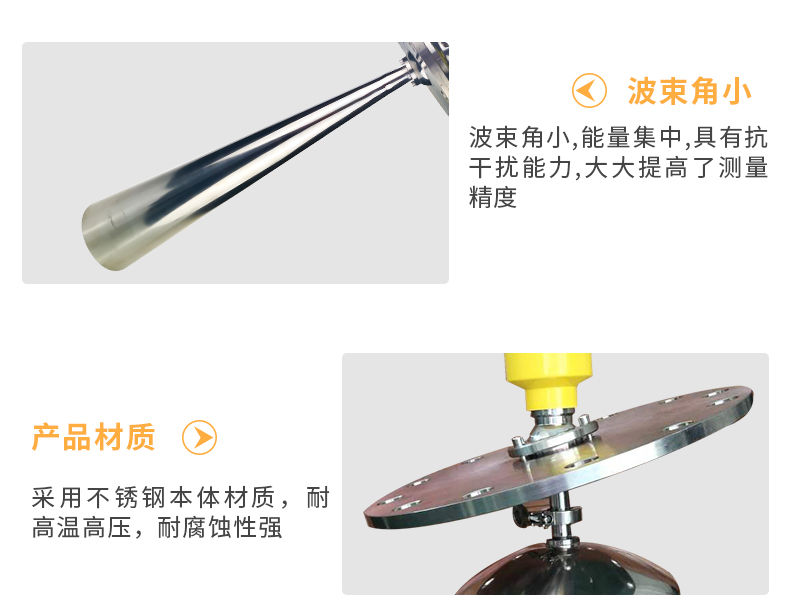

1、波束角小,能量集中,具有更强抗干扰能力,大大提高了测量精度和可靠性;
2、天线尺寸小,便于安装和加装防尘罩等天线防护装置;
3、测量盲区更小,对于小罐测量也会取得良好的效果;
4、波长更短,对粉尘、小颗粒物质的粒位测量更适合。
5、采用了 的微处理器和独特的EchoDiscovey回波处理技术,高频雷达物位计可以应用于各种复杂工况。采用脉冲工作方式,高频雷达物位计发射功率极低,可安装于各种金属、非金属容器内,对人体及环境均无伤害。

电气连接:
(4-20)mA/HART (两线制):电源供电和输出电流信号共用一根两芯线缆。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个安全栅。(4-20)mA/HART (四线制):电源供电和电流信号各自分别使用一根两芯线缆。具体供电电压范围参见技术数据。标准型仪表电流输出可采用接地形式输出。防爆型仪表电流输出必须浮空输出。仪表及接地端子应保证良好接地,通常接地可连接到罐的接地点上,若是塑料罐则应接到邻近的大地上。连接电缆的安装一般介绍:供电电缆使用普通两芯电缆,电缆外径压为(5~9)mm,以确保 电缆入口的密封。如果存在电磁干扰,建议使用屏蔽电缆。
(4-20)mA/HART (两线制):供电电缆可使用普通两芯电缆。
(4-20)mA/HART (四线制):供电电缆应使用带有专用地线的电缆线。

雷达液位计特点:

●采用极其稳定的材料制造

●采用 的非接触式测量

●测量液体、固体介质的物位

●可以测量所有介电常数>1.8的介质

●测量范围0…20m(可以扩展到35米)

●采用两线制、回路供电的技术,供电电压和输出信号通过一根两芯电缆传输

●4…20mA输出或数字型信号输出

●分辨率1mm

●不受噪音、蒸汽、粉尘、真空等工况影响

●不受介质密度、粘稠度和温度的变化的影响
