杆式磁致伸缩液位计

• 产品简介

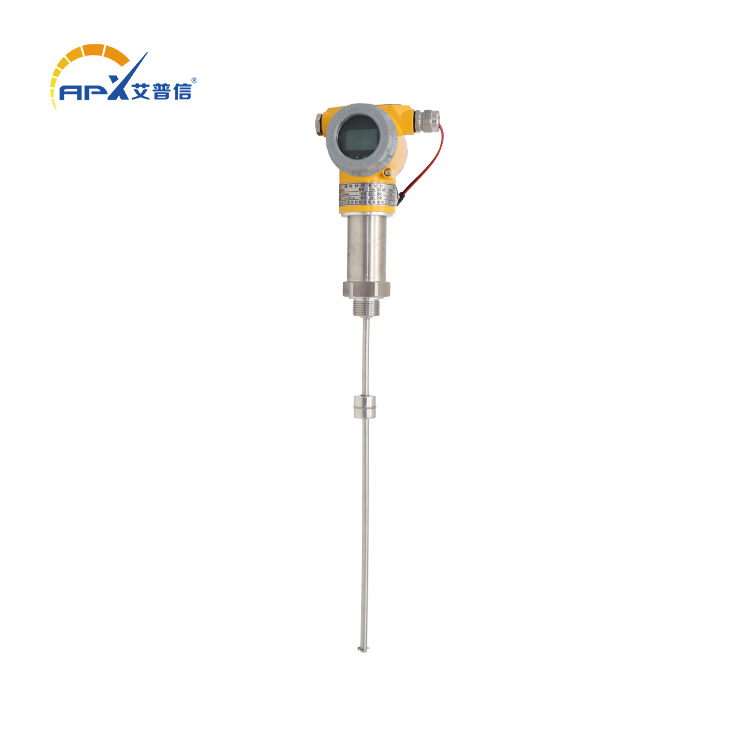

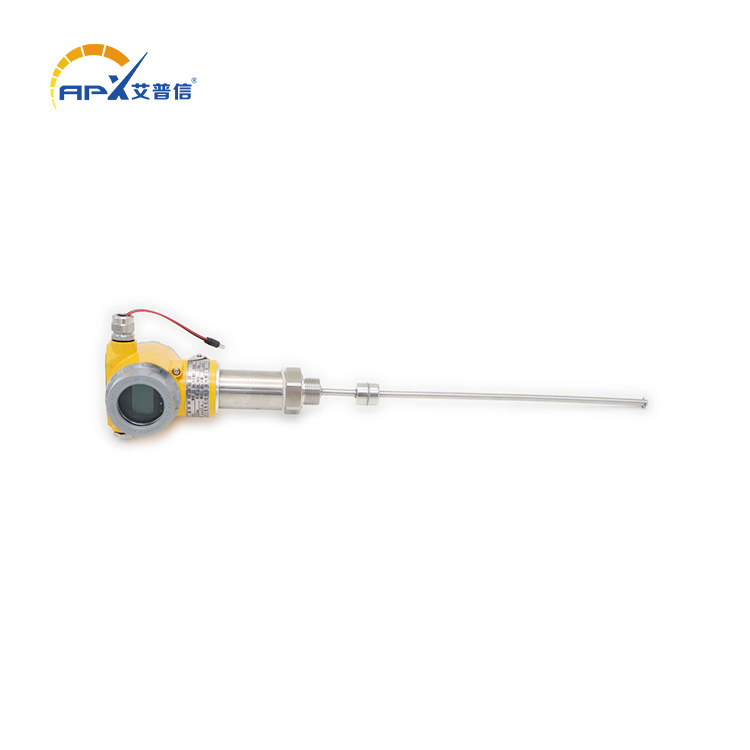

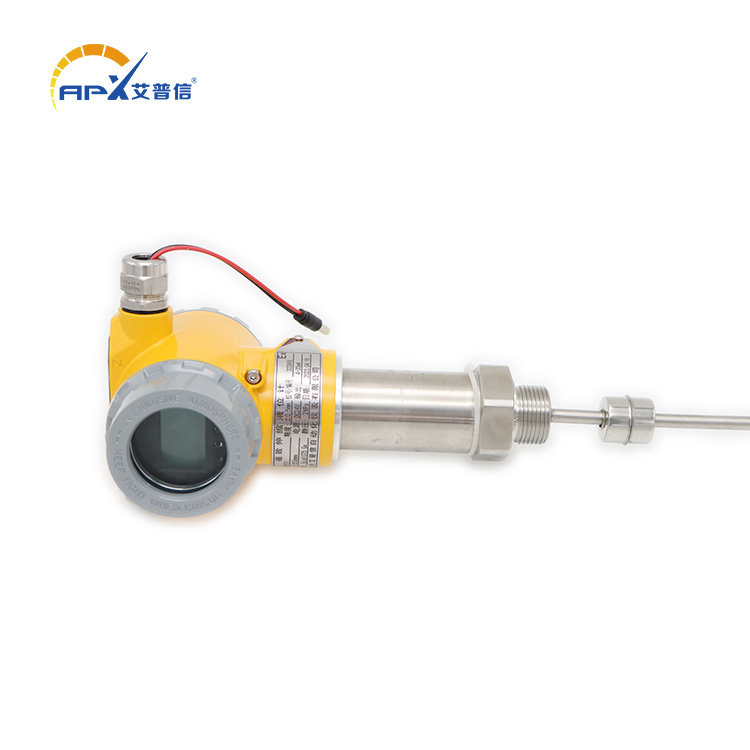

杆式磁致伸缩液位计 磁致伸缩液位传感器的结构部分由不锈钢管（测杆）、磁致伸缩线（波导丝）、可移动浮子（内有永久磁铁）等部分组成，见图。传感器工作时

发布时间：2021-01-06 17:54:01

山东艾普信自动化仪表有限公司
电话：13863706553
地址：山东省济宁市任城区中南高科运河新城慧谷1期

杆式磁致伸缩液位计 磁致伸缩液位传感器的结构部分由不锈钢管（测杆）、磁致伸缩线（波导丝）、可移动浮子（内有永久磁铁）等部分组成，见图。传感器工作时，电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电磁场。在传感器测杆外配有一浮子，此浮子可沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，即液面的位置。
