一、产品介绍

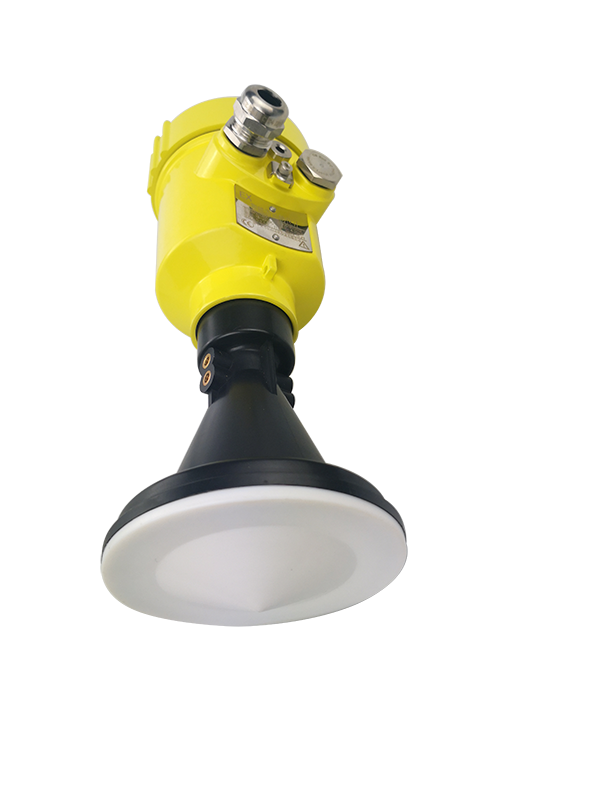

本产品是我公司生产的26Ghz高频微波脉冲式雷达物位计。输出4~20mA模拟信号并叠加HART通讯的二线制仪表，测量最大距离可达70米。雷达天线根据各种工况被进一步优化处理，采用新型快速的微处理器可以更高效的信号分析处理并快速反应，使得仪表能够在腐蚀性介质、反应釜、粉尘大的料仓、非导电介质、高温等复杂的测量环境有效工作。

2.雷达物位计原理

雷达物位计主要由外壳、主板、显示、传感器、天线组成，是基于时间行程为原理的一款物位仪表。雷达天线发射较窄的微波脉冲，经天线以近光速向下传输，部分微波接触到被测介质表面后被反射回来再次被天线系统接收。由于微波发射与接收的时间间隔与天线和物位表面的距离成正比，故经电子线路分析处理从而得到物位信号。

3.雷达物位计特点

处理器运行速度快，可快速分析采集数据，对物料变化低延时

测量范围可达70米，可适配各种测量环境

天线尺寸小，便于安装和加装天线防护装置

非接触测量，不易磨损和腐蚀，几乎不受大气中水蒸气、温度和压力变化影响

穿透性强，严重粉尘环境和泡沫对物位计工作影响不大

波长更短，对在倾斜的固体表面有更好的反射

波束角最小5°，能量集中，增强了回波能力的同时又有利于避开干扰物

测量盲区更小，对于小罐测量也会取得良好的效果

高信噪比，即使在波动的情况下也能获得更优的性能

高频率，是测量固体和低介电常数介质的最佳选择

二线制仪表，功率低，接线方便

二、技术说明

1.技术参数

外壳：

外壳材质：  铝合金（不锈钢选配）

外壳和外壳盖之间的密封：硅橡胶

外壳视窗：聚碳酸酯

接地端子：不锈钢

供电：

供电电压： (16～26) VDC  功耗： max 22. 5mA / 1W  允许纹波：<100Hz Uss (100～100K) Hz     Uss

接线：

电气接口：2*M20xl.5电缆入口，一个格兰头、一个盲堵     接线端子：导线横截面1.0mm²

输出：

输出信号：(4～20) mA二线制

通讯协议： HART通讯协议

分辨率  1.6uA

故障信号 电流输出不变；20.5mA；22mA；3.9mA

积分时间 阻尼0-3S，累积1-9次

其他：

最大测量距离：70米

微波频率： 26GHz

测量间隔：小于1秒（取决于参数设置）

显示分辨率：1mm

工作存储及运输温度： (-40～100) ℃

过程温度（天线部分的温度）： (-40～250)℃

压力： Max. 4MPa

耐震：机械震动l0m/s² , (10～150)Hz

安装: 螺纹G1-1/2、法兰、支架
