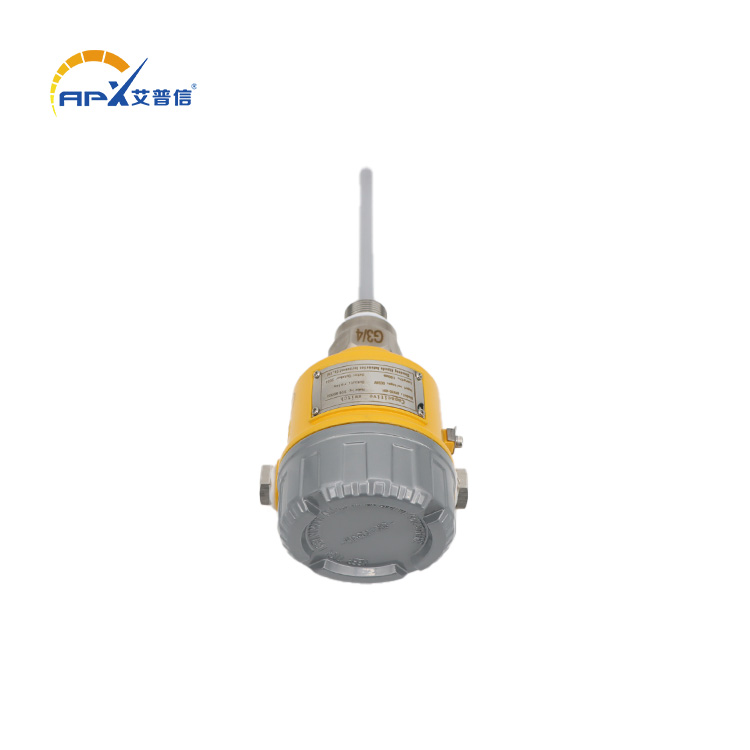

电容开关是一种高度智能化的物位测量产品，原理是采用先进的射频电容技术，通过极板电容的变化来测定物位并具有报警开关的开关器件。有单点、双点可供选择。

采用射频电容测量及微控制器技术,可以检测固体颗粒、粉料和液体（包括导电介质和非导电介质）尤其是可测量强腐蚀性介质

1、检查

仔细地将射频电容从包装中取出，并且检查是否同时有运输损坏，确认设备和220VAC/DC24V电源是否一致。

2、电子线路面板各键说明

当进行调试时，请注意这些总的规则：

将2个灵敏调节电位器顺时针旋转增加灵敏度，逆时针旋转减少灵敏度。

当两个灵敏度控制调好后，红色灯亮，表示探头上“无”物料存在，绿色灯亮，表示“有”物料存在。

安装方法有水平或垂直两种。为保证设备稳定工作应有5分钟热运动。

3、灵敏度的校正

A).对于一个没有水的空容器，调节细（F）灵敏度控制到中间位置，然后慢慢调节粗(C)灵敏度直到状态指示灯刚刚变红。重调细（F）灵敏度控制线找到一个刚刚变红点，记下“空”的位置。然后，将探头插入物料重调细（F）灵敏度控制（不接触粗调灵敏度）刚好变为绿点，并记下它的位置。注意两个记号的不同，并且重调细（F）灵敏度控制到两个记号的中间位置。这就是一个完整的调试过程。对于非水基工艺液体（不导电液体）最好的安装方法是垂直安装，当液体到达一半时报警。

B).对于水基液体（导电液体）反时针调节灵敏度，因为水基液体容易测量，只需碰到传感探头即可，这个过程提供最大的抗粘附能力。这是个完整的调节过程。

4、时间延时

电容包括 0-60秒可调时间延时，有延时开/延时关模式。这种模式典型的用处是消除控制继电器的“抖动”，或者控制循环循序。开始时延时控制设为零（反时针到底位置）。当用延时来消除继电器抖动时，仅要求旋转最小的角度。延时将导致在工艺物位控制点的上面或下面摆动，但平均物位仍等于控制点。超过量和不到量与延时比例有关。

5、故障报警/（失电保护）模式选择

故障报警工作反映大多数主要的故障情况，包括电源的故障，这将引起控制继电器释放电压。因此，继电器释放电压的状态被称为“报警”状态。这就意味着如果电源消失，也会发生报警。系列设备具有高位或低位故障报警。这个动作由靠近控制面板中央位置（延时调节左边）的一个小的跳接器完成。参见图三。“H”位置显示高位报警，“L”位置显示低位报警。

6、电子线路连接

松开图三上2×M8安装电子线路螺丝2个，取下电子线路板，将导线拉入仪表 3/4NPT仪表电气接口内，当导线穿过接线口后，放回电子线路“平”的一边对着接线口。导线接入连接器，重新安装 2M8螺丝2个即可。

A).线路电源类型（115VA.C或230VA.C）

交流电源线路的连接：火线（L），中线（N）和地线（G）。如果导线没有标准的黑、白、绿三种颜色，一定要仔细不要混淆导线。注：必须接地。

B).直流电源类（24VD.C）24VD.C电源线路导线连接：原（L）端为-24V(+),原（N）端为公共端（-）和原（G）端仍为地线（G）。注意：必须良好接地

C).控制继电器的连接

继电器输出触点是  C型，2组单刀双掷，10A,115VA.C,阻抗。轻型低电感负载可用于螺线管式阀门或报警。重型电感负载必须通过中间继电器来带动。详细数据见技术说明部分继电器的触点。

A.出现故障情况报警打开  B.出现故障情况控制装置打开   C.出现故障情况控制装置关闭

7、应用    电容开关广泛适用于石油、化工、电力、冶金、机械、食品、制药、饲料 等行业的液体、粉料及固体的料位测量与控制。
