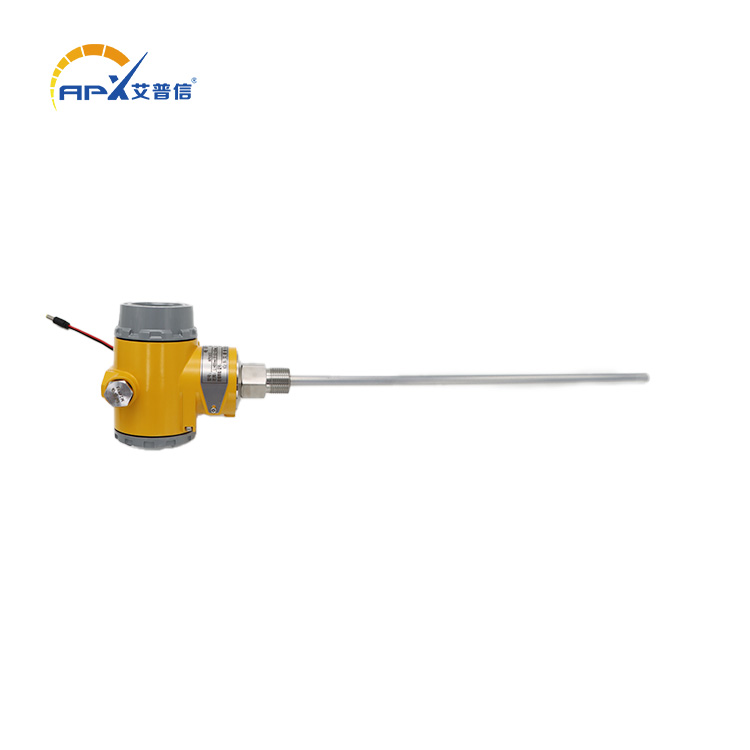

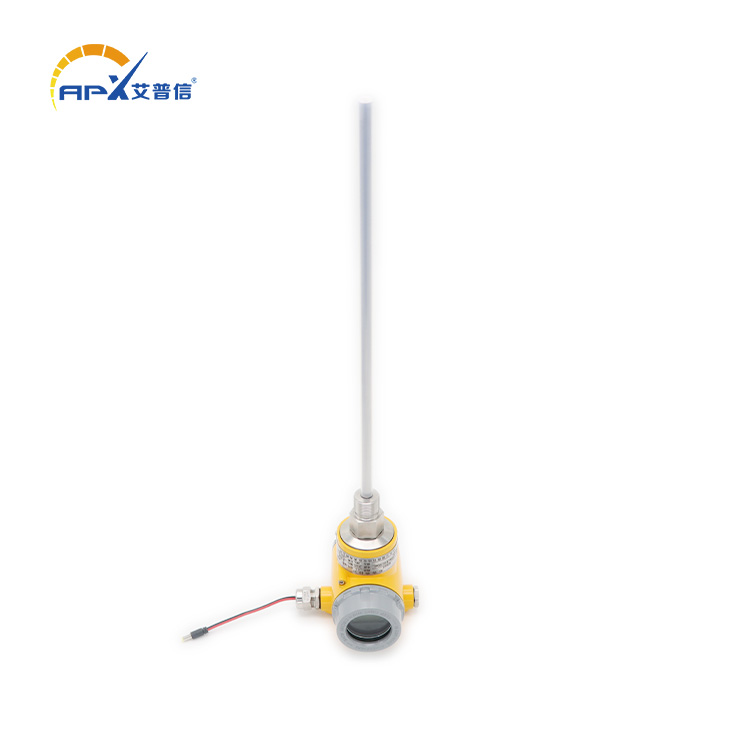

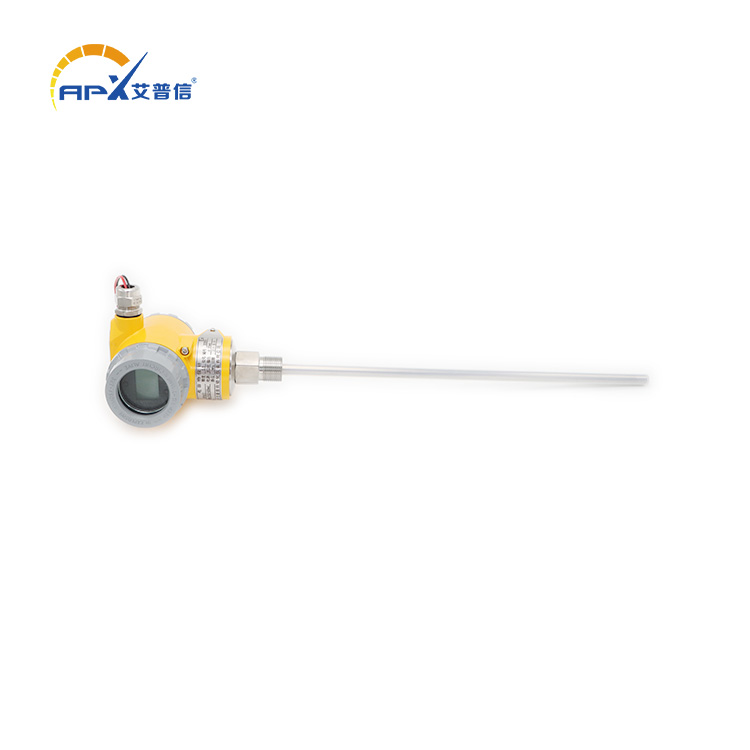

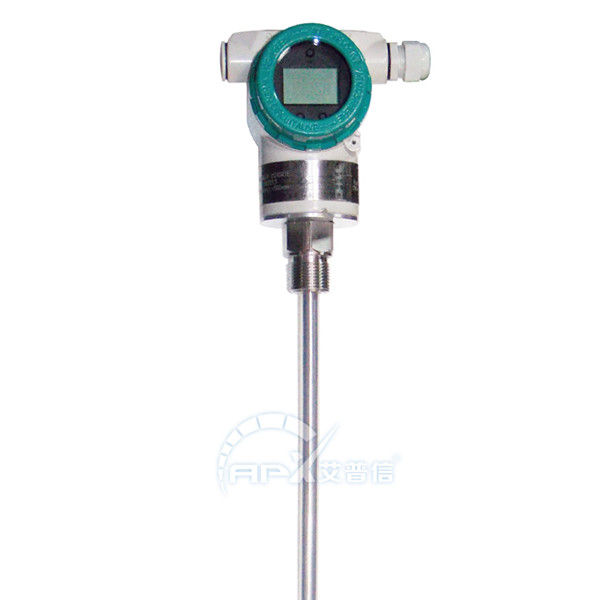

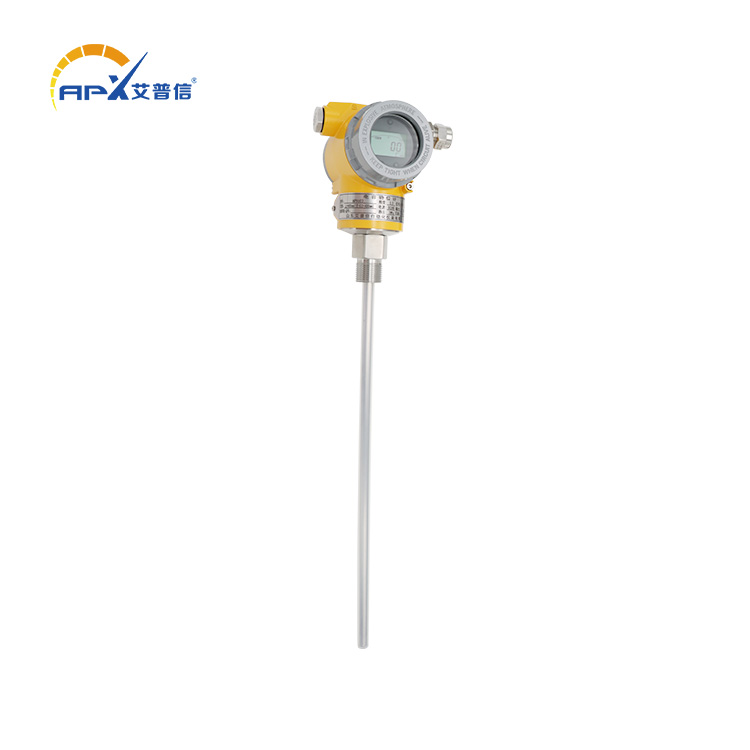

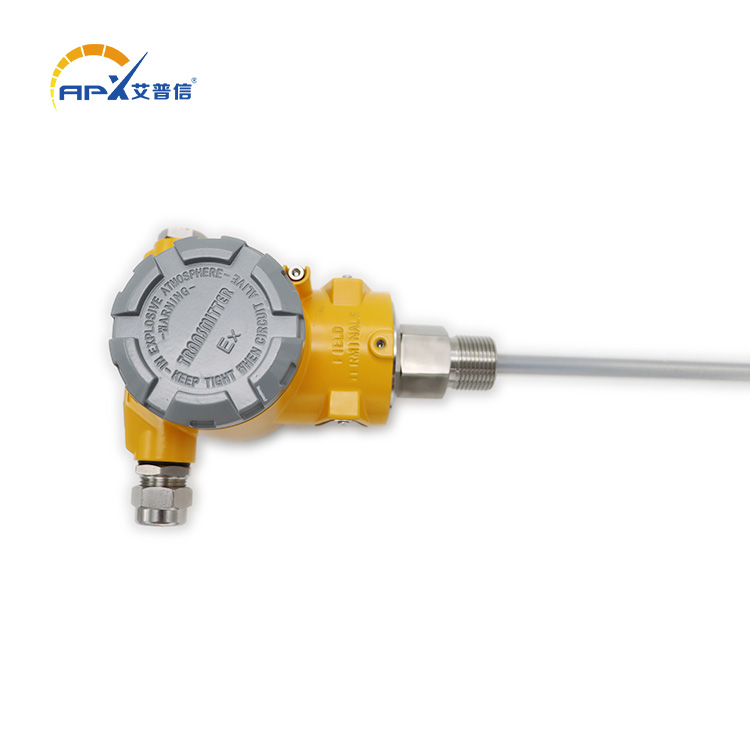

电容式液位计
- 产品简介
电话：13863706553
地址：山东省济宁市任城区中南高科运河新城慧谷1期
电容式液位计适用于化工、制药、油田、冶金、电厂、水泥、粮食、水及污水处理等行业。相对于其他同类产品具有更高的系统稳定性，即使在极端恶劣的现场条件下，也能可靠工作，而且不受温度、压力、密度、湿度，甚至物料化学特性变化的影响，性能可靠.接触式测量，抗干扰能力强。
一、概述
电容液位计电子线路采用了抗粘附电路，可以在探测真实物的同时，清除粘附和悬挂在探头周围的假物位信号影响。工作原理是基于射频（R F）电容技术。将一个无线电频率施加在探头上,通过连续分析,确定由周围环境造成的影响。因所有材料均具有介电常数， 而且其导电率都不同于空气，当探头与材料接触时由于微小电容量偏移所反映的总阻抗发生变化。因为通电的探头和容器壁构成电容器的二块极板，探头的绝缘体和周围空气成为介电材料， 当空气（ 其介电常数为1 . 0） 被任何其它材料（ 介电常数> 1）置换时，电容值的变化造成了阻抗的变化。这一影响被电路测量后，再与由灵敏度设备设置(电路)建立的参考基准相比较。
该产品可检测任何工艺物料，例如：精练油、汽油、导电泥浆等。
二、技术说明
1、技术参数
物料温度：-184℃～260℃
电路耐温：-40℃～80℃
感 应 度：0.5pf
失电保护:高低模式,现场可调
电源:24VDC
输出:4～20mA
外壳:IP65,铸铝外壳
三、安装
1、检查
电容液位计系列探头是分开包装的，或整体包装，二者兼有。
注意：探头必须妥善处理，绝对不允许让探头与粗糙或有尖口的表面接触，这样会划破探头的涂层。一旦涂层被划破，探头将无法再工作。
2、安装
电容液位计在出厂之前已经进行了预调， 预调的数据已经根据您的定购要求而定。
探头通过法兰或N P T螺纹安装。
缆式探头在底部有湍流或绞绊的地方，必须缚住探头头部的吊重处或在贮罐的底部安装一弯钩。
旋开仪表外壳，并将信号线穿过出线孔，留出足够长的线，接在接线端子上面，见接线图。确保极性正确。
技术参数
|
项目 |
技术参数 |
|
适用介质 |
液体、粉末状物料、浆液、颗粒状固体 |
|
环境温度 |
-30~200℃ |
|
环境湿度 |
<90% |
|
电源隔离 |
无隔离 |
|
灵敏程度 |
根据物料可调 |
|
壳体材质 |
压铸铝合金 |
|
介电常数 |
>1.6 |
|
产品功耗 |
≤2W |
|
供电电压 |
（24V DC） |
|
安装方式 |
螺纹、法兰、卫生型连接 |
|
过程压力 |
<4Mpa |
|
探极长度 |
根据用户需求 |
|
输出方式 |
4~20mA |
|
被测介质温度 |
-30~90℃ |
APX射频电容式液位计选型
|
APX603 |
射频电容式液位计 （4~20mA输出） |
|||||||
|
|
代码 |
类型 |
||||||
|
A |
普通型 |
|||||||
|
B |
高温型 |
|||||||
|
C |
卫生型 |
|||||||
|
|
代码 |
插深及结构形式 |
||||||
|
A |
1000mm（标准） |
|||||||
|
B（） |
杆长需用户注明 B1单杆式 B2双杆式 |
|||||||
|
C（） |
缆长需用户注明 C1单缆式 C2双缆式 |
|||||||
|
D（） |
其他要求用户需注明 |
|||||||
|
|
代码 |
电压 |
||||||
|
A |
24V AC ±10% |
|||||||
|
|
代码 |
材质 |
||||||
|
A |
304SS（标准） |
|||||||
|
B |
316LSS |
|||||||
|
C |
其他材质另行注明 |
|||||||
|
|
代码 |
过程连接 |
||||||
|
A |
G1”螺纹（标准） |
|||||||
|
B |
用户自选需另行注明 |
|||||||
|
F |
法兰安装（需注明法兰规格及标准） |
|||||||
|
|
代码 |
其他参数 |
||||||
|
A |
常温 ℃ |
|||||||
|
B |
常压 Kpa |
|||||||
|
C |
防护等级：IP66 |
|||||||
|
D |
隔爆等级：ExdⅡCT6 |
|||||||
|
E |
最大温度℃ |
|||||||
|
F |
最大压力Kpa or Mpa |
|||||||
|
（） |
用户其他要求 |
|||||||
|
|
代码 |
被测介质 |
||||||
|
5 |
导电液体 |
|||||||
|
6 |
导电浆液或颗粒状物料 |
|||||||
|
7 |
绝缘液体 |
|||||||
|
8 |
绝缘浆液或颗粒状物料 |
|||||||
|
9 |
其他类型界面 |
|||||||
|
|
||||||||
|
APX08 |
A |
A |
A |
A |
A |
AB 5 (选型举例) |
||
