雷达液位计是先进的雷达式物位测量仪表，测量距离可达30米，可以用于存储罐、中间缓冲罐或过程容器的物位测量，输出4…20mA模拟信号。
雷达液位计特点：
● 采用极其稳定的材料制造
● 采用先进的非接触式测量
● 测量液体、固体介质的物位
● 可以测量所有介电常数＞1.8的介质
● 测量范围0…20m(可以扩展到35米)
● 采用两线制、回路供电的技术，供电电压和输出信号通过一根两芯电缆传输
● 4…20mA输出或数字型信号输出
● 分辨率1mm
● 不受噪音、蒸汽、粉尘、真空等工况影响
● 不受介质密度、粘稠度和温度的变化的影响
工作原理
由电子单元产生微波脉冲，通过天线系统发射并接收，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号，一种特殊的时间延伸方法可以确保极短时间内稳定和精确的测量。
即使工况比较复杂的情况下，存在虚假回波，用新的微处理技术和调试软件也可以准确的识别出物位的回波。
雷达液位计技术参数:
应 用：过程条件简单，腐蚀性的液体、浆料比如：污水储罐，酸碱储罐，浆料储罐。
测量范围：30米
过程连接：G11/2螺纹或11/2NPT螺纹
介质温度：-40-120℃
过程压力：-0.1~0.3Mpa
精 度：±10mm
重 复 性：±2mm
频率范围：6.8GHz
防爆等级：Exia IIC T6 Gb
防护等级：IP67
信号输出：4—20mA/HART( 两线 )

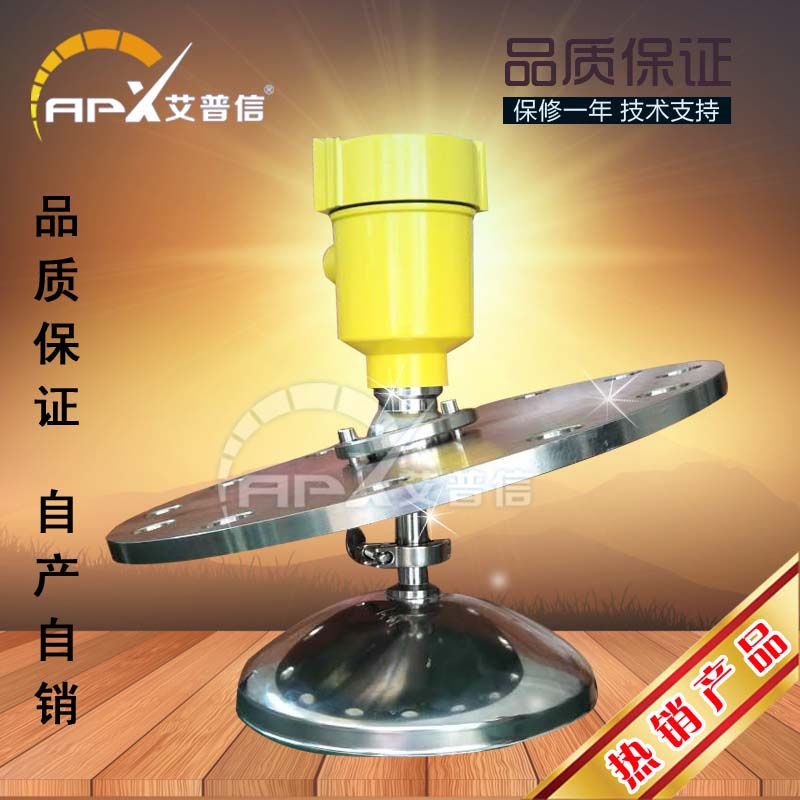

雷达液位计采用了6.8G发射频率，天线为导波管，可测量对象为低介电常数液体及带搅拌器的储液罐。最高测量量程为20米，安装方式为法兰。
雷达液位计是我公司生产的一种基于时间行程原理的物位测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出脉冲信号，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。因此，雷达液位计可以用于反应釜、固体料仓等一些复杂环境的物位测量。
一、雷达液位计工作原理：
雷达液位计天线发射极窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比，从而计算出天线到被测介质表面的距离。
二、雷达液位计产品特点：
1、天线尺寸小，便于安装；非接触雷达，无磨损，无污染。
2、几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。
3、严重粉尘环境对高频物位计工作影响不大。
4、波长更短，对在倾斜的固体表面有更好的反射。
5、波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。
6、测量盲区更小，对于小罐测量也会取得良好的效果。
7、高信噪比，即使在波动的情况下也能获得更优的性能。
8、高频率，是测量固体和低介电常数介质的最佳选择。
三、技术参数：
测量对象：低介电常数液体及带搅拌器的储液罐
测量范围：20米
过程连接：法兰
介质温度：-40～250℃
过程压力：-0.1～2.0MPa
精 度：±10mm
频率范围：6.8GHz
防爆等级：ExiaⅡCT6
防护等级：IP67
信号输出：4～20mA/HART(两线/四线）
导波雷达物位计
1.产品概述
1.1测量原理
导波雷达是基于时间行程原理的测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出高频脉冲并沿缆式或杆式探头传导，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化
为物位信号。
输入
反射的脉冲信号沿缆式或杆式探头传导至仪表电子线路部分，微处理器对此信号进行处理，识别出微波脉冲在物料表
面所产生的回波。正确的回波信号识别由智能软件完成，距离物料表面的距离D与脉冲的时间行程T成正比：D=C×T/2
其中C为光速
因空罐的距离E已知，则物位L为：L=E-D
输出
通过输入空罐高度E（=零点），满罐高度F（=满量程）及一些应用参数来设定，应用参数将自动使仪表适应测量环境。
对应于4…20mA输出。
1.2测量范围
F----测量范围
E----空罐距离
B----顶部盲区
H----探头到罐壁的最小距离
顶部盲区是指物料最高料面与测量参考点之间的最小距离。
底部盲区是指缆绳最底部附近无法精确测量的一段距离。
顶部盲区和底部盲区之间是有效测量距离。
注意：
只有物料处于顶部盲区和底部盲区之间时，才能保证罐内物位的可靠测量。
2.仪表介绍
应用：液体、粉料、固体颗粒
测量范围：30米
过程连接：螺纹、法兰
过程温度：-40…250℃
过程压力：-1.0…20bar
精度：±1mm
频率范围：100MHZ…1.8GHZ
防爆/防护等级：Exia II C T6/IP67
信号输出：4…20mA/HART(两线)
